Algemeen
Aldfaer kent een groot aantal sjablonen die een grafisch overzicht van de stamboom geven. Vaak zijn deze overzichten te groot om op één A4-tje af te drukken en is een groter papierformaat (A3, A2, A1, A0) nodig. Voor dergelijke afdrukken is men aangewezen op een drukker of kopieerwinkel. Deze willen meestal een bestand aangeleverd krijgen in een standaardformaat, b.v. pdf.
In dit document wordt beschreven hoe van een grafisch overzicht een pdf-bestand op de gewenste papiermaat gemaakt kan worden. Daarbij wordt gebruik gemaakt van de afdrukmogelijkheid Opslaan als PDF. Hiermee wordt op de PC een pdf-bestand aanmaakt. Dit bestand kan vervolgens, meestal via een drukker of kopieerwinkel, op een printer worden afgedrukt die grotere papierformaten dan A4 aankan. In de tabbladen van de groepen 1, 2, 4 en 5 wordt dit nader uitgelegd.
Hoe u te werk moet gaan hangt af van het betreffende sjabloon. Zoek in onderstaande tabel de groep op waar het sjabloon toe behoort en klik vervolgens hierboven op het vakje van de bijbehorende groep.
| Groep | Sjabloon |
|---|---|
| Groep 1 | Standaard Grafische Kwartierstaat Standaard Grafisch Parenteel |
| Groep 2 | KwartierstaatA4 KwartierstaatVerticaal Parenteel A4 ParenteelVerticaal |
| Groep 3 | Vooroudercirkels Voorouderschema Vooroudertijdlijn |
| Groep 4 | Voorouderwaaier Voorouderboom Voorouderdas Voorouderrad |
| Groep 5 | Familiecirkel Fotostamboom Nageslachtcirkel |
Groep 1
Sjablonen: Standaard Grafische Kwartierstaat, Standaard Grafisch Parenteel
Het afdrukken bestaat uit de volgende stappen:
1. Ga naar de Aldfaer Instellingen en stel de lettergrootte, het aantal generaties per pagina en de breedte van het grafisch veld in
2. Maak het overzicht en maak een print via de pdf-printer
3. Laat het gemaakte pdf-bestand door een drukker afdrukken
Hieronder wordt elke stap in detail uitgelegd.
| Papiersoort | Aantal generaties | |
|---|---|---|
| Portretmodus | Landschapmodus | |
| A0 | 20 | 27 |
| A1 | 14 | 20 |
| A2 | 9 | 14 |
| A3 | 6 | 9 |
| A4 | 4 | 6 |
Het instellingmenu in Aldfaer krijgt u door in de menubalk bovenaan te klikken op Extra --> Instellingen. Klik op Rapporten en stel de lettergrootte en de generatiebegrenzing in. Onder Begrenzing kunt u aangeven of u uw overzicht wilt beperken voor wat betreft het aantal generaties. Door een vinkje voor het Aantal generaties te zetten kunt u vervolgens het maximaal aantal generaties invoeren, dat u in uw overzicht wilt zien. Als u het vinkje weglaat of verwijdert, is de uitvoer onbeperkt.
Klik vervolgens op Grafisch, stel de breedte van het grafisch veld in, zet een vinkje bij Kwartierstaat --> alleen geregistreerde voorouders en vul twee keer het gewenste aantal generaties per pagina in; dit is het aantal generaties dat in de breedte op een pagina geplaatst wordt. Aangeraden wordt om hier minimaal het gewenste aantal generaties in het overzicht in te vullen zodat de afdruk straks horizontaal op één pagina-breedte past. Verticaal is er mogelijk meer dan één pagina nodig, afhankelijk van de stamboomgegevens.
 |
 |
Als namen niet in de vakjes passen dient de breedte van het grafisch veld vergroot te worden. Kleiner maken van de lettergrootte helpt niet, omdat de veldgrootte wordt uitgedrukt in eenheden van de lettergrootte. Bij grotere veldgrootte gelden de generatiegrootten in de tabel hierboven niet meer en moeten deze door proberen opnieuw vastgesteld worden.
2. Maak het overzicht en maak een print via de pdf-printer.

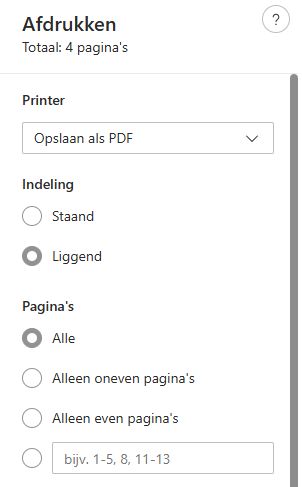

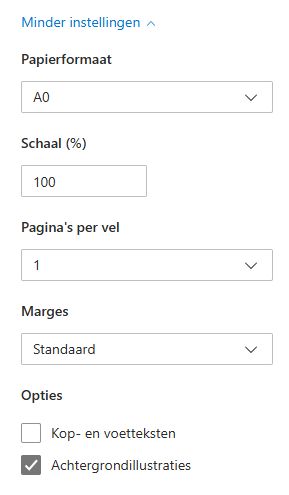

Start het sjabloon en wacht tot de uitvoer op het scherm verschijnt. Klik dan op het wereldbolletje bovenaan het scherm. U krijgt het bestand dan te zien in uw standaardbrowser. Klik nu rechts boven op Instellingen, in Edge zijn dat drie horizontale puntjes, in Chrome zijn het drie verticale puntjes en in FireFox en DuckDuckGo zijn het drie horizontale streepjes. Klik vervolgens op Afdrukken. In het rechter of linker gedeelte van het scherm kunt u dan instellingen opgeven. Kies bij Printer (Edge, DuckDuckGo), Uitvoerapparaat (FireFox) of Bestemming (Chrome) voor Opslaan als PDF. Klik op Meer instellingen, kies het Papierformaat en vink aan: Achtergrondillustraties (Edge, DuckDuckGo), Achtergronden afdrukken (FireFox) of Achtergrondbeelden (Chrome) en stel ook de andere opties in. Klik vervolgens op Opslaan en kies de gewenste map en bestandsnaam.
 |
|
 |
 |
3. Laat het gemaakte pdf-bestand door een drukker afdrukken. Het in het vorige punt gemaakte pdf-bestand kunt u op een usb-stick zetten en daarmee naar een drukker of kopieerwinkel gaan. Hier kunt u dit bestand af laten drukken.
Groep 2
Sjablonen: KwartierstaatA4, KwartierstaatVerticaal, Parenteel A4, ParenteelVerticaal
Hoewel de sjablonen ParenteelA4 en KwartierstaatA4 vooral zijn bedoeld om een afdruk op A4 formaat te maken (waarbij na afloop de losse A4-tjes handmatig aan elkaar geplakt moeten worden), kunnen deze sjablonen ook gebruikt worden om een afdruk op groter papierformaat te maken, waarbij het geheel op één pagina past.
Het afdrukken bestaat uit de volgende stappen:
1. Start het sjabloon en kies via het menu de juiste instellingen voor de lettergrootte, het aantal generaties per pagina en de blokbreedte
2. Maak het overzicht en maak een print via de pdf-printer
3. Laat het gemaakte pdf-bestand door een drukker afdrukken
Hieronder wordt elke stap in detail uitgelegd.
1. Start het sjabloon en kies via het menu de juiste instellingen voor het aantal generaties per pagina en de blokbreedte. Bij de sjablonen ParenteelA4 en KwartierstaatA4 hangen de optimale instellingen af van het aantal generaties in Parenteel / kwartierstaat en het papierformaat. Bij gebruik van het standaard-lettertype Verdana, een lettergrootte van 10 en een blokbreedte van 16 geeft de onderstaande tabel het aantal generaties dat op de gegeven papiersoort past. De eerste kolom correspondeert met papierkeuze portret (staand), de tweede met papierkeuze landschap (liggend). Het aantal generaties in het grafisch overzicht bepaalt dus de papiersoort.
| Papiersoort | Aantal generaties | |
|---|---|---|
| Portretmodus | Landschapmodus | |
| A0 | 23 | 29 |
| A1 | 16 | 23 |
| A2 | 11 | 16 |
| A3 | 7 | 11 |
| A4 | 5 | 7 |
Bij de sjablonen ParenteelVerticaal en KwartierstaatVerticaal is niet in het algemeen te zeggen bij welke instellingen de afdruk in de breedte op één pagina past. Per geval dient men dit te bepalen door de blokbreedte te wijzigen en vervolgens te proberen of het overzicht op één pagina past.
Kies na het starten van het sjabloon voor Instellingen aanpassen. Zet in het dan getoonde menu het aantal generaties per pagina op 29. Klik op OK om het sjabloon te starten. Wacht tot de uitvoer op het scherm verschijnt.
 |
 |
Als namen niet in de vakjes passen dient de blokbreedte vergroot te worden. Kleiner maken van de lettergrootte helpt niet, omdat de veldgrootte wordt uitgedrukt in eenheden van de lettergrootte. Bij grotere blokgrootte gelden de generatiegrootten in de tabel hierboven niet meer en moeten deze door proberen opnieuw vastgesteld worden.
2. Maak een print via de pdf-printer.
Klik op het wereldbolletje bovenaan het scherm. U krijgt het bestand dan te zien in uw standaardbrowser. Klik nu rechts boven op Instellingen, in Edge zijn dat drie horizontale puntjes, in Chrome zijn het drie verticale puntjes en in FireFox en DuckDuckGo zijn het drie horizontale streepjes. Klik vervolgens op Afdrukken. In het rechter of linker gedeelte van het scherm kunt u dan instellingen opgeven. Kies bij Printer (Edge, DuckDuckGo), Uitvoerapparaat (FireFox) of Bestemming (Chrome) voor Opslaan als PDF. Klik op Meer instellingen, kies het Papierformaat en vink aan: Achtergrondillustraties (Edge, DuckDuckGo), Achtergronden afdrukken (FireFox) of Achtergrondbeelden (Chrome) en stel ook de andere opties in. Klik vervolgens op Opslaan en kies de gewenste map en bestandsnaam.
|
|
|
|
3. Laat het gemaakte pdf-bestand door een drukker afdrukken. Het in het vorige punt gemaakte pdf-bestand kunt u op een usb-stick zetten en daarmee naar een drukker of kopieerwinkel gaan. Hier kunt u dit bestand af laten drukken.
Groep 3
Sjablonen: Vooroudercirkels, Voorouderschema, Vooroudertijdlijn
Het afdrukken bestaat uit de volgende stappen:
1. Maak het overzicht en maak een A4-afdruk op uw printer
2. Ga hiermee naar een drukker en vergroot de A4-afdruk op een kopieerapparaat tot het gewenste papierformaat
Groep 4
Sjablonen: Voorouderboom, Voorouderdas, Voorouderrad, Voorouderwaaier
Het afdrukken bestaat uit de volgende stappen:
1. Installeer het programma Inkscape (eenmalig)
2. Maak het overzicht; na afloop staat er in de uitvoermap een svg-bestand
3. Start het programma Inkscape, open hierin het zojuist aangemaakte svg-bestand en sla het op als pdf-bestand
4. Laat het gemaakte pdf-bestand door een drukker afdrukken en vergroten
Hieronder wordt elke stap in detail uitgelegd.
1. Installeer Inkscape (deze stap moet eenmalig worden uitgevoerd). Download en installeer dit programma via de volgende link: https://inkscape.org/. Klik op Download, Current stable version, daarna op het downloadpijltje onder Windows Installer Package, zie de afbeeldingen hieronder. Start daarna het gedownloade installatieprogramma vanuit de downloadmap van de Windows Verkenner.
 |
 |
2. Maak het overzicht; na afloop staat er in de uitvoermap een svg-bestand. Dit hebt u nodig in de volgende stap. De onderstaande tabel geeft per sjabloon de naam van het svg-bestand; de X in de naam geeft het gekozen aantal generaties aan.
| Sjabloon | svg-bestand |
|---|---|
| Voorouderboom | vbXgen.svg |
| Voorouderdas | voorouderdas.svg |
| Voorouderrad | voorouderrad.svg |
| Voorouderwaaier | vw0X.svg |

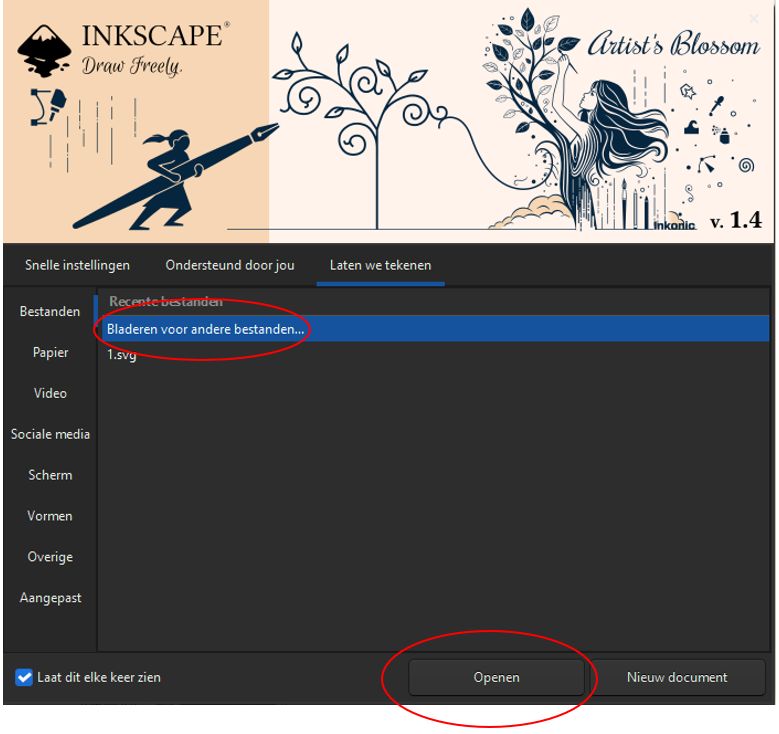

3. Start het programma Inkscape, selecteer de regel Bladeren voor andere bestanden... en klik op Openen. Ga naar het zojuist aangemaakte svg-bestand en klik op Open. De afbeelding wordt nu op het scherm getoond.
 |
 |
Klik op Bestand, Opslaan als..., kies als bestandstype Portable Document Format (*.pdf), vul een bestandsnaam in, b.v. in het geval van Voorouderwaaier vw05.pdf en klik op Opslaan. Klik in het scherm Portable Document Format op OK. Als de bestandsnaam al bestaat wordt gevraagd of deze vervangen mag worden. Kies Vervangen als dit het geval is. Dit bestand wordt nu in de overzichtsmap opgeslagen.
 |
 |
 |
Sluit het programma Inkscape; klik bij de onderstaande afbeelding op Sluiten zonder opslaan.
 |
4. Laat het gemaakte pdf-bestand door een drukker afdrukken. Het in het vorige punt gemaakte pdf-bestand kunt u op een usb-stick zetten en daarmee naar een drukker of kopieerwinkel gaan. Hier kunt u dit bestand af laten drukken en eventueel laten vergroten.
Groep 5
Sjablonen: Familiecirkel, Fotostamboom, Nageslachtcirkel
Het afdrukken bestaat uit de volgende stappen:
1. Installeer het programma Inkscape (eenmalig)
2. Start het sjabloon en kies via het menu de juiste instellingen voor het gewenste papierformaat
3. Start het programma Inkscape, open hierin het zojuist aangemaakte svg-bestand en sla het op als pdf-bestand
4. Laat het gemaakte pdf-bestand door een drukker afdrukken
Hieronder wordt elke stap in detail uitgelegd.
1. Installeer Inkscape (deze stap moet eenmalig worden uitgevoerd). Download en installeer dit programma via de volgende link: https://inkscape.org/. Klik op Download, Current stable version, daarna op het downloadpijltje onder Windows Installer Package, zie de afbeeldingen hieronder. Start daarna het gedownloade installatieprogramma vanuit de downloadmap van de Windows Verkenner.
|
|
2. Start het sjabloon en kies via het menu de juiste instellingen voor het gewenste papierformaat. Kies in het eerste menu voor Instellingen aanpassen.
 |
In het volgende scherm (Instellingen) moet in geval van de cirkel-sjablonen hier de juiste waarde worden ingevuld in de velden Venster - breedte en Venster - hoogte. De in te vullen waarde hangt af van de uiteindelijk gewenste papiergrootte zie de volgende tabel. Ook moet hier, voor alle sjablonen in deze groep, het gewenste aantal generaties worden ingesteld.
| Papiergrootte | Venster - breedte en -hoogte |
|---|---|
| A4 | 730 |
| A3 | 1040 |
| A2 | 1470 |
| A1 | 2080 |
| A0 | 2940 |
 |
Klik op OK en het sjabloon wordt nu uitgevoerd (klik op Ja bij de vraag naar ActiveX Control) en de uitvoer verschijnt op het scherm. In de uitvoermap komt een svg-bestand te staan met als naam codeinte.svg, corresponderend met het interne codenummer van de door u gekozen hoofdpersoon. Dit bestand hebt u nodig in de volgende stap.
3. Start het programma Inkscape, selecteer de regel Bladeren voor andere bestanden... en klik op Openen. Ga naar het zojuist aangemaakte svg-bestand en klik op Open. De afbeelding wordt nu op het scherm getoond.
|
 |
Klik op Bestand, Opslaan als..., kies als bestandstype Portable Document Format (*.pdf), vul een bestandsnaam in en klik op Opslaan. Klik in het scherm Portable Document Format op OK. Als de bestandsnaam al bestaat wordt gevraagd of deze vervangen mag worden. Kies Vervangen als dit het geval is. Dit bestand wordt nu in de overzichtsmap opgeslagen.
 |
 |
|
Sluit het programma Inkscape; klik bij de onderstaande afbeelding op Sluiten zonder opslaan.
|
4. Laat het gemaakte pdf-bestand door een drukker afdrukken. Het in het vorige punt gemaakte pdf-bestand kunt u op een usb-stick zetten en daarmee naar een drukker of kopieerwinkel gaan. Hier kunt u dit bestand af laten drukken.
Diversen
1. In het voorgaande is uitgelegd hoe een pdf-bestand op groter dan A4-formaat gemaakt kan worden om dit vervolgens bij een drukker of kopieerwinkel te laten afdrukken op dit grotere formaat. Er is echter ook een mogelijkheid om een groot-formaat pdf-bestand af te drukken op een A4-printer, opgesplitst in een aantal pagina's die vervolgens handmatig aan elkaar geplakt kunnen worden tot het grotere geheel. Open hiertoe het pdf-bestand met Adobe Acrobat Reader en kies voor Bestand, Afdrukken. Kies vervolgens bij Pagina vergroten / verkleinen & verwerken voor Poster, vul desgewenst de overlap in en klik vervolgens op Afdrukken.
2. In sommige gevallen is zelfs A0 nog te klein om het hele overzicht op één pagina weer te geven. Dit geldt met name voor de sjablonen ParenteelVerticaal en KwartierstaatVerticaal die al snel te breed kunnen worden. In dat geval kan afdrukken op een plotter die uitvoer op één vel van enkele meters kan produceren uitkomst bieden. Kies hiertoe bij het printen naar pdf-bestand voor papiergrootte Postscript Custom Page Size en vul vervolgens de gewenste papierhoogte en -breedte in.
